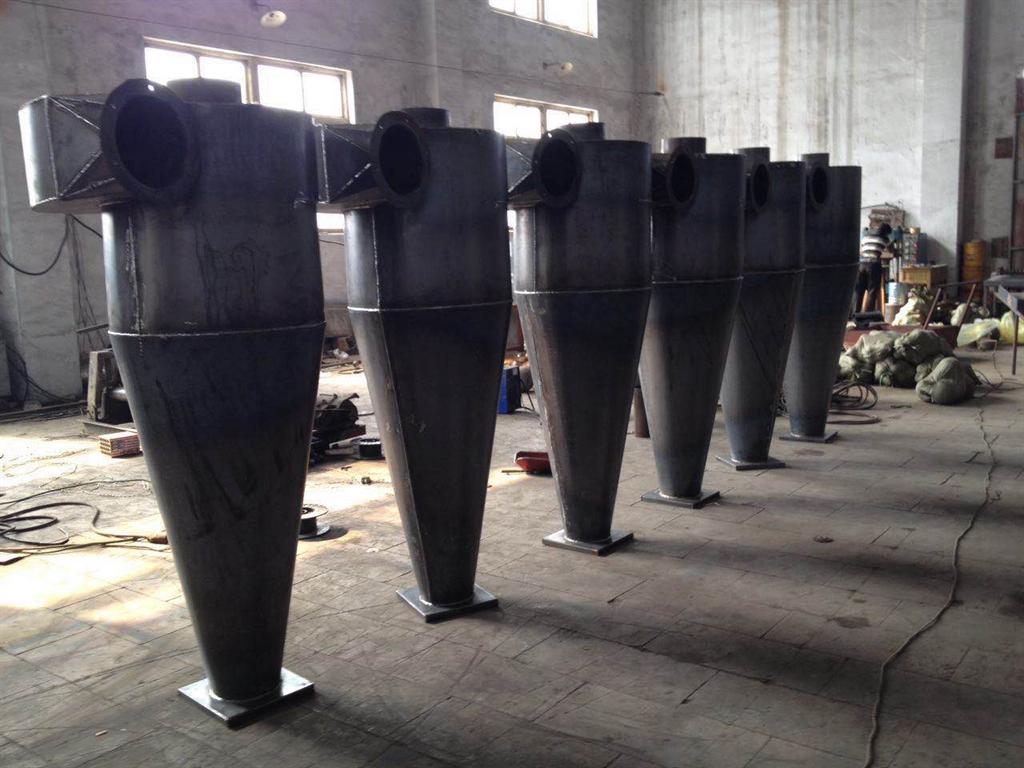

旋風除塵設備的工作原理

旋風除塵器設備的結構，當含塵氣流以10~25m/s速度由進風口進入旋風除塵器設備時，進入的氣流由直線運動變為圓形運動。旋轉氣流的絕大部分沿旋風除塵器設備的器壁自圓筒體呈螺旋形向下運動，朝錐體流動。通常稱此為旋風除塵設備外旋氣流。含塵氣體在旋轉過程中由于自身的重力，將重量大于氣體的粉塵塵粒甩向旋風除塵器的粉。粉塵顆粒一旦與旋風除塵設備的器壁接觸，便失去慣性力而靠入口時的速度動量和粉塵顆粒自身向下的重力沿壁面下落，進入排氣管。旋轉下降的外旋粉塵氣流在到達錐體時，因圓錐形的收縮而向除塵器中心靠攏。根據“旋轉矩”不變原理，其切向速度不斷提高。當氣流到達錐體下端某一位置時，即以同樣的旋轉方向從旋風除塵器中部，由下反轉而上，繼續作螺旋形流動，即內旋氣流。_后凈化氣經排氣管排出器外。一部分未被捕集的塵粒也由此逃失。

自進氣管流入的另一小部分氣體，則向旋風除塵器頂蓋流動，然后沿排氣管外側向下流動。當到達排氣管下端時，即反轉向上隨上升的中心氣流一同從排氣管排出。分散在這一部分上旋氣流中的塵粒也隨同被帶走。

旋風除塵設備的氣體流動

旋風除塵設備內氣流的運動實際是非常復雜的。即切向、徑向和軸向速度，以及全壓和靜壓分布提出了一種比較有代表性的理論。也有許多研究者，把三維速度對旋風除塵器的捕集、分離等性能所起的作用，分別加以研究。
