此車間內有一個焊接區， 8個工位，長度20米，和一個數控下料區，2個工位，長度8米，需要做焊接煙塵收集裝置，吸氣管道，粉塵過濾裝置，將焊接煙塵收集凈化達標后排入大氣。

具體設計方案：在每個工位單獨吸氣，然后匯集到總管道，經風機進入過濾室，通過過濾器后排放到大氣。

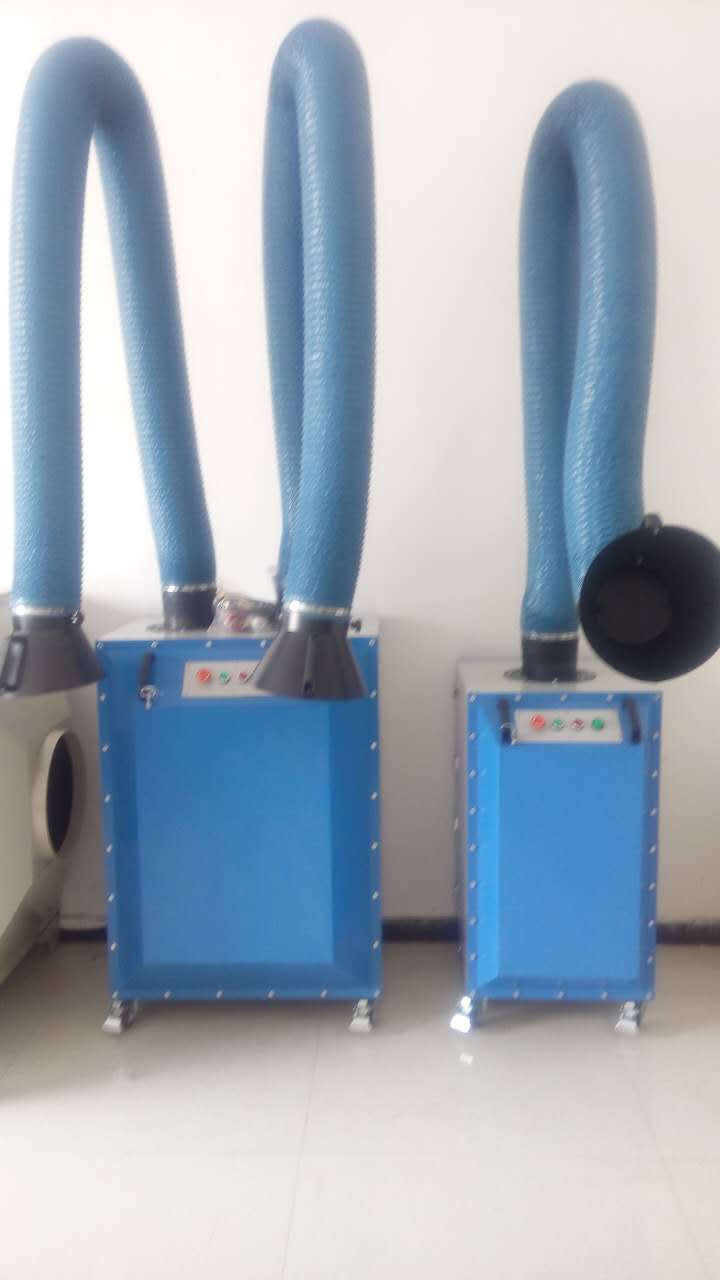

1.在焊接區的每個工位安裝柔性吸氣臂，管徑為200mm，長度4米，吸氣臂集氣罩帶手動風量調節閥，可根據現場情況調節風量大小，吸氣罩口可以隨吸氣臂360度選轉，使用_加的方便靈活。無論操作者位于吸氣臂的_方位，都能將吸氣罩放置到合適的吸收位置。

2.在數控下料區的每個工位安裝軟管和自制集氣罩，集氣罩隨著龍門架移動，可以隨時收集廢氣。

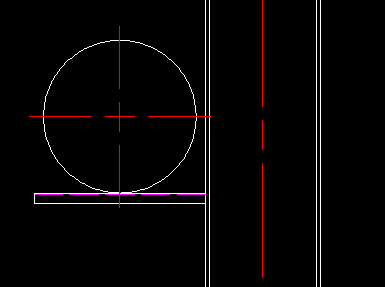

3.以車間立柱為支撐，設置收集煙塵總管道及支架。

4.在收集煙氣管道一側設有離心通風機及過濾室氣，排煙量為20000m³/h。過濾室設置兩級過濾，_級過濾為G4級褶型式過濾板，_級為F6級過濾袋。過濾效率達到99%，經過濾室后排放的煙氣達到排放標準。過濾室設有檢修門，方便_換過濾板及過濾袋。
