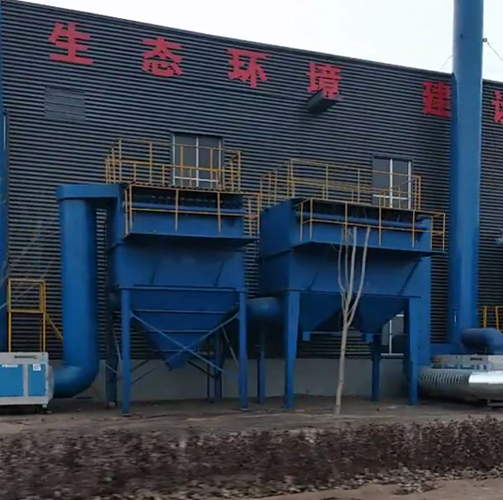

LPMM型煤磨氣震袋式除塵器是我公司在LPM普通型氣震型除塵器的基礎上，綜合煤磨除塵工藝特點開發的一種高濃度、快捷煤磨袋式除塵器。它綜合了分室反吹、脈沖噴吹清灰除塵器優點。采用了多項防燃防爆結構和措施，特別適用于各種煤粉制備系統的粉塵收集。

LPMM型氣震袋式除塵器根據處理風量大小設計成20種規格。過濾面積62~
2492㎡，處理風量從3270~119600m³/h，產品主要用于鋼鐵廠高爐噴吹系統和水泥廠煤磨系統。

主要技術特點：

A采用壓縮空氣高壓脈沖清灰，清灰強度高，適用于處理高塵濃度的氣體。

B防燃防爆措施：采用了防 靜 電滌綸針刺氈，機體為防爆結構，灰斗錐體傾角大于70度，確保灰斗無積塵，箱體上安裝了自鎖式泄壓防爆門。

C自動控制：采用PLC微機 控制清灰、卸灰。溫度、壓力自動檢測報警。

D滅火裝置：采用氮?dú)馇寤遥溆蠧O檢測報警和CO2滅火裝置。



結構和工作原理：

結構簡述：

該產品采用分室拼接結構，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰（即離線清灰），它由以下幾個部分組成。

1.  殼體：包括清潔室和過濾室。清潔室內設有提升閥、花板、噴吹管；過濾式側面設有泄壓防爆門，內裝有濾袋和濾袋骨架。

2.  灰斗和卸灰閥：按不同型號分為多灰斗和單灰斗，灰斗錐角大于70度，卸灰閥為星形卸料器或翻板閥。

3.  進行風箱體：包括進出風管路及中隔板。單排結構布置的型號，進出風箱體在殼體一側，雙排結構布置的型號，進出風箱體在殼體中0間。A系列較小無箱體，進出風管路分別接于灰斗清潔室。

4.  脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

5.  壓縮空氣管路及氣源三聯體等。

6.  支柱及立桿籠梯、欄桿。

工作原理：

 過濾工況：含塵氣體從除塵器進出風箱體中的進風口進入，經斜隔板轉向至灰斗，同時氣流速度減慢，在慣性作用下，粗顆粒粉塵落入灰斗，細小塵粒隨氣流折而向上進入過濾式，在濾袋表面塵餅的過濾作用下，塵粒被阻隔在濾袋外側，凈化后的氣體由濾袋內部進入清潔室，通過打開的提升閥匯聚到出風箱體，經系統風機排入大氣。

 清灰工況：當除塵器控制系統發出清灰控制信號時，啟動清灰過程。首先關閉DI一個室的提升閥，切斷其通過過濾袋室的氣流，該室退出過濾袋狀態（離線），然后開啟脈沖閥，釋放的高壓壓縮空氣攜帶凈氣室的空氣高速噴入濾袋，使濾袋突然膨脹變形，從而震落濾袋表面積的粉塵，粉塵掉落至灰斗。經過一段時間的沉降，控制儀打開提升閥，恢復該室至過濾狀態（在線）。然后再依次啟動其他各室的清灰過程，直至完成整個清灰循環。

 清灰控制：除塵器清灰過程由控制儀控制，提供壓差控制、定時控制及手動控制方式。壓差控制機制，是指隨著過濾過程的延續，濾袋外側表面附積的粉塵不斷積累，除塵器運行阻力降低到設定的阻力下線（一般為1200Pa）。壓差控制機可以使除塵器阻力始終穩定在YI 定 的范圍內，除塵器保持較佳的除塵效率和較低的運行能耗。

  定時控制是指根據經驗數值，安排定時實施清灰，通常用于處理工況比較穩定的系統。一般可在試運行階段通過運行觀測，調整袋室停風噴吹的持續時間、分室噴吹的時間間隔。
